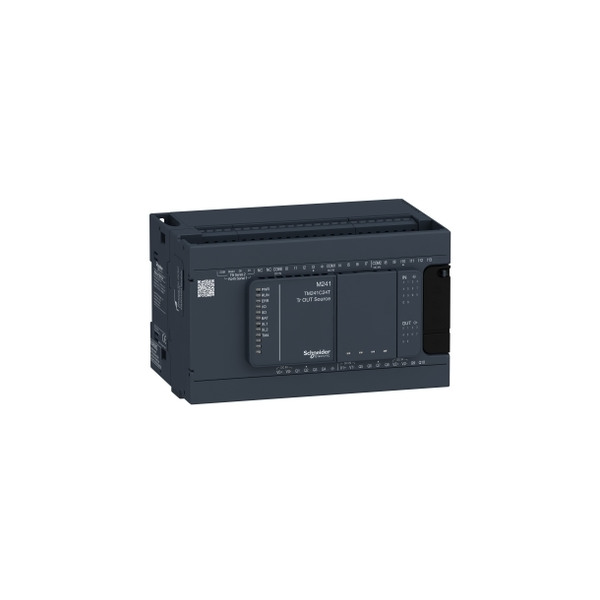

Контроллер Schneider Electric TM241C24T
Артикул 100200587
Есть в наличии
Нет в наличии
Доставка с ...
Гарантия 12 месяцев
Товар новый, в заводской упаковке
Срок доставки в рабочих днях
1-3
?
Страна-изготовитель может отличаться, так как производство ведётся в нескольких странах. Это не влияет на качество: все заводы бренда работают по единым стандартам, а продукция проходит строгий контроль.
Страна производитель
Китай
Вес, г (брутто)
630
Габариты, см (брутто)
19/14/12
Все характеристики
Розничная цена
38 310 ₽
Юридическим лицам (НДС 5%)
40 226 ₽
Контроллер Schneider Electric TM241C24T
Есть в наличии
38 310 ₽
| Количество дискретных входов / выходов | 24 |
| Модуль количества вх. / вых. расширений |
7 (местных вх. / вых. архитектурных); 14 (удаленных вх. / вых. архитектурных) |
| Пределы напряжения питания | 85 - 264 В |
| Потребляемая мощность | 32,6 - 40,4 Вт |
| Максимальный пусковой ток | 50 мА |
| Тип дискретных входов | "приемник" или "источник" |
| Напряжение дискретного входа | 24 В |
| Тип напряжения дискретного входа | постоянный ток |
| Предельный уровень коммутации напряжения | >= 15 В для входа |
| Предельный уровень коммутации напряжения | <= 5 В для входа |
| Ток дискретного входа |
5 мА для входа; 10,7 мА для быстродействующего входа |
| Входной импеданс |
4.7 кОм для входа; 2.81 кОм для быстродействующего входа |
| Время срабатывания |
50 мкс включение, I0 - I13 клемма(ы) для входа; 50 мкс выключение, I0 - I13 клемма(ы) для входа; <= 2 мкс включение, I0 - I7 клемма(ы) для быстродействующего входа; <= 2 мкс выключение, I0 - I7 клемма(ы) для быстродействующего входа; <= 34 мкс включение, Q0 - Q9 клемма(ы) для выхода; <= 250 µs выключение, Q0 - Q9 клемма(ы) для выхода; <= 2 мкс включение, Q0 - Q3 клемма(ы) для быстродействующего входа; <= 2 мкс выключение, Q0 - Q3 клемма(ы) для быстродействующего входа |
| Конфигурируемое время фильтрования |
1 мкс для быстродействующего входа; 12 мс для быстродействующего входа; 0 мс для входа; 1 мс для входа; 4 мс для входа; 12 мс для входа |
| Логика дискретного выхода | положительная логика (источник) |
| Пределы выходного напряжения |
125 В пост. ток релейный выход; 30 В пост. ток транзисторный выход; 277 В пер. ток релейный выход |
| Пределы выходного напряжения | 30 В |
| Максимальный ток на общий выход |
2 A с Q0 - Q3 клемма для быстродействующего выхода; 2 A с Q4 - Q7 клемма для выхода; 1 A с Q8 - Q9 клемма для выхода |
| Точность |
+/- 0.1 % в 0,02 - 0,1 км² для быстродействующий выхода; +/- 1 % в 0,1 - 1 км² для быстродействующий выход |
| Тип защиты |
защита от короткого замыкания для транзисторного выхода; защита от перегрузки с автоматическим сбросом; защита от включения с обратной полярностью для транзисторного выхода |
| Время сброса |
10 мс: автоматический сброс выхода; 12 с: автоматический сброс быстродействующего выхода |
| Размер памяти | 64 Мбайт для системной памяти RAM |
| Карта памяти | 16 GB SD-карта (опционально) |
| Тип батареи |
BR2032 не перезаряжаемый литий; срок службы батареи: 4 года |
| Cрок резервного хранения данных | 2 года при температуре 25 °C |
| Структура приложения |
8 внешних заданий по событиям; 4 циклических ведущих задания; 3 циклических ведущих задания + 1 автоматическое задание; 8 заданий по событиям; |
| Функции позиционирования |
PTO функция 4 каналы (positioning frequency: 100 км²); PTO функция 4 каналы для транзисторный выход (positioning frequency: 1 км²) |
| Количество входов счёта |
4 быстрых входа (режим HSC) в 200 км²; 14 базовых входов в 1 км² |
| Тип сигнала управления |
A/B в 100 км² для быстрого входа (режим HSC); импульс / направление в 200 км² для быстрого входа (режим HSC); одна фаза в 200 км² для быстрого входа (режим HSC) |
| Тип встроенных клемм |
последовательный канал без развязки последовательности: 1 с RJ45 разъем и RS232 / RS485; последовательный канал без развязки последовательности: 2 с съемным клеммным блоком с винтовыми зажимами и RS485; USB порт с mini USB 2.0 |
| Питание последовательного канала | 5 В, < 200 мА |
| Скорость передачи |
1,2 - 1150,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 15 м для RS485; 1,2 - 1150,2 Кбит/с (115,2 Кбит/с по умолчанию) для шины длиной 3 м для RS232; 480 Мбит/с для шины длиной 3 м для USB |
| Протокол порта обмена данными | последовательный канал без развязки: Modbus протокол ведущий / ведомый |
| Общие характеристики | |
| Стойкость к электростатическому разряду |
8 кВ в воздухе в соответствии с МЭК 61000-4-2; 4 кВ при контакте в соответствии с МЭК 61000-4-2 |
| Стойкость к электромагнитным полям |
10 В/м 80 МГц - 1 ГГц в соответствии с МЭК 61000-4-3; 3 В/м 1.4 ГГц - 2 ГГц в соответствии с МЭК 61000-4-3; 1 В/м 2 ГГц - 3 ГГц в соответствии с МЭК 61000-4-3 |
| Стойкость к коммутационным помехам |
2 кВ в соответствии с МЭК 61000-4-4 (линии питания); 2 кВ в соответствии с МЭК 61000-4-4 (выход реле); 1 кВ в соответствии с МЭК 61000-4-4 (последовательный канал); 1 кВ в соответствии с МЭК 61000-4-4 (вход); 1 кВ в соответствии с МЭК 61000-4-4 (транзисторный выход) |
| Стойкость к кратковременным исчезновениям | 10 мс |
| Степень защиты | IP20 с защитной крышкой |
| Рабочая температура |
-10 - 50 °C (вертикальная установка); -10 - 55 °C (горизонтальная установка) |
