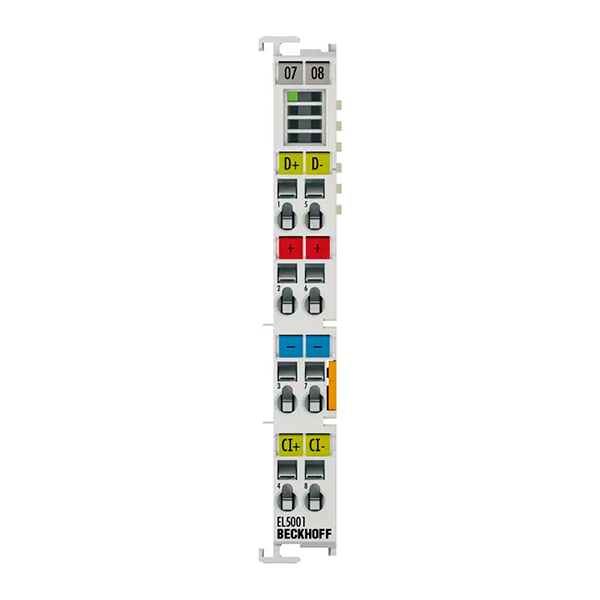

Модуль Beckhoff EL5001

Подробнее

Технологии Интерфейс кодировщика SSI
Количество каналов 1
Подключение энкодера    Д+, Д-, Cl+, Cl-
Рабочее напряжение энкодера 24 В постоянного тока (генерируется от контактов питания)
Распределенные часы    да
Выходной сигнал (импульсный) разностный сигнал (RS422)
Входной сигнал (данные) разностный сигнал (RS422)
Источник питания 24 В через силовые контакты
Скорость передачи данных переменная до 1 МГц, 250 кГц по умолчанию
Последовательный вход переменная до 32 бит, 24 бита по умолчанию
Направление данных читать
Потребляемый ток силовых контактов тип. 20 мА + нагрузка
Потребление тока E-bus тип. 120 мА
Электрическая изоляция 500 В (потенциал шины E/поля)
Особые возможности регулируемая скорость передачи данных, кодирование и длина данных, активируемый бит сбоя питания
Масса около 55 г
Рабочая температура -25…+60°С
Температура хранения    -40…+85°С
Относительная влажность 95%, без конденсации
Устойчивость к вибрации/ударам    соответствует EN 60068-2-6/EN 60068-2-27
ЭМС-помех/излучение    соответствует EN 61000-6-2/EN 61000-6-4
Защит. рейтинг/установка поз. IP20/переменная
Подключаемая проводка для всех терминалов ESxxxx
Одобрения/маркировки    CE, CCC, UL, ATEX, IECEx
Маркировка Ex ATEX:
II 3 G Ex ec IIC T4 Gc
IECEx:
Ex ec IIC T4 Gc
